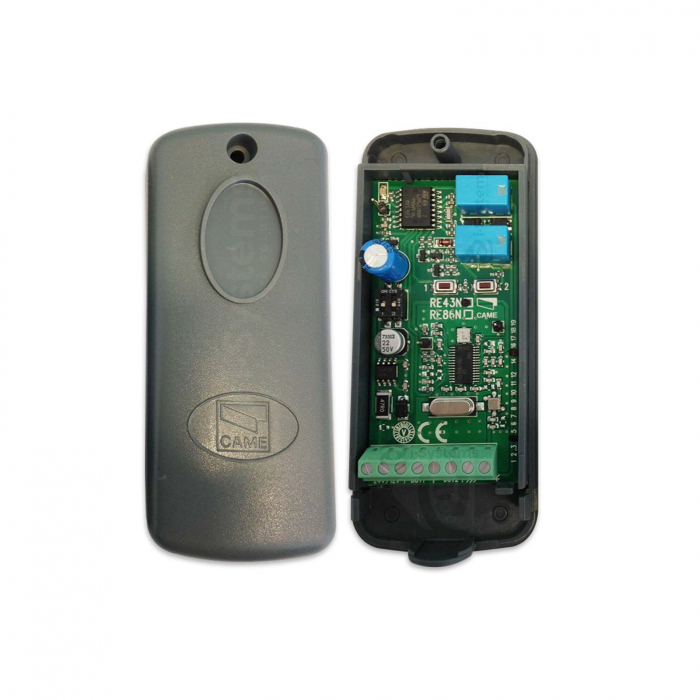

Came RE432M este un receptor extern cu doua canale pentru automatizari porti, usi de garaj, bariere automate sau alte dispozitivece permite memorarea a maximum 50 de telecomenzi. Acesta vine echipat complet cu Card Memory Roll pentru copierea de rezerva a codurilor memorate. Este compatibil cu toate codurile emitatoarelor CAME din seriile TOP, TAM, TWIN (numai TW2EE/ TW4EE) si ATOMO. Cele doua iesiri functioneaza in modul MONOSTABIL, dar canalul 2 (OUT2) poate functiona chiar si in modul BISTABIL.

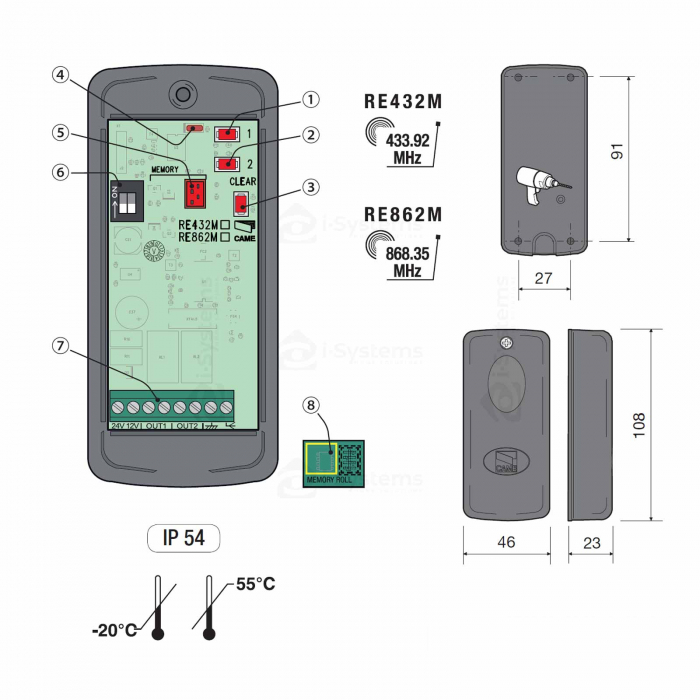

Simbol de reprezentare:
1 - tasta de memorare a codului pentru canalul 1 (OUT1) sau Memory Roll pentru copierea codului RE;
2 - tasta de memorare a codurilor pentru canalul 2 (OUT2) sau pentru copierea codurilor din RE in Memory Roll;
3 - tasta pentru stergerea totala a memoriei sau pentru selectarea tipului de emitator (toate, numai ATOMO, numai TW2EE/TW4EE).
4 - LED de semnalizare;
5 - conector de conectare a cardului Memory Roll;
6 - comutator DIP de selectare a sursei de alimentare (a)/comanda de tip OUT2 (b);
7 - Placa de borne pentru conexiuni;
8 - Card Memory Roll pentru stocarea datelor.

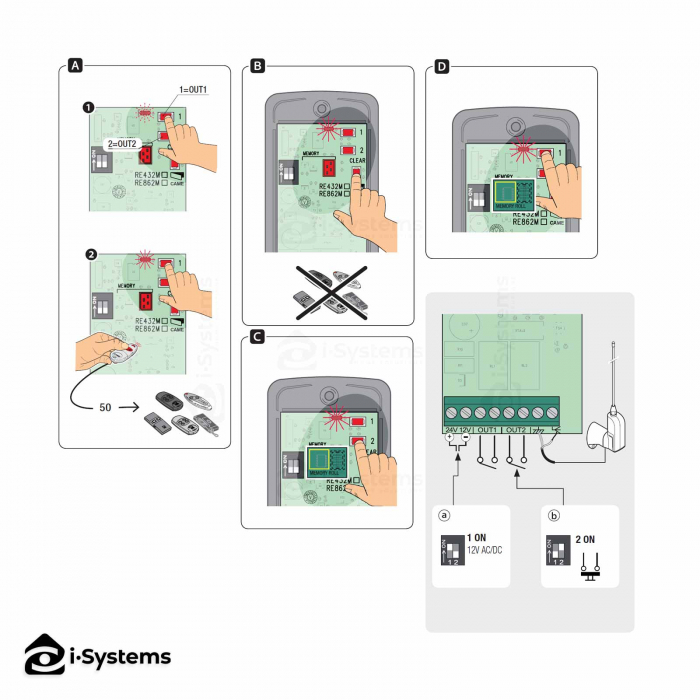

Memorare coduri (A):
Pasul 1: Apasati orice tasta de memorare a codurilor (1)/(2), pana cand LED-ul (4) clipeste;
Pasul 2: apasati tasta de pe emitatoarele pe care doriti sa le memorati pe canalul ales, unul dupa altul: la fiecare apasare, LED-ul ramane aprins pentru cateva momente.
Dupa ultimul emitator, asteptati pana cand LED-ul se stinge (aproximativ 20") sau apasati tasta CLEAR pentru a opri memorarea.
*** Cand memoria este plina, LED-ul va clipi rapid.
Stergerea codurilor (B):
- Apasati tasta CLEAR timp de aproximativ 10 sec. pana cand LED-ul se aprinde.
- Toate emitatoarele memorate vor fi sterse.
Copierea codurilor din RE in rola de memorie (C)
- Montati cardul Memory Roll (*);
- apasati tasta 2 si eliberati-o dupa ce LED-ul se aprinde.
Copiati codurile din Memory Roll in RE (D):
- Montati cardul Memory Roll (*);
- apasati tasta 2 si eliberati-o dupa ce LED-ul se aprinde.
(***) Inainte de a monta sau de a scoate cardul de memorie
Cardul Memory Roll trebuie introdus numai pentru procedurile de copiere a codurilor (C)/(D); acesta trebuie scos dupa ce se termina.
Specificatii:
Pentru model: RE432M RE862M
Sursa de alimentare: 12-24 (Vdc)
Absorbtie in stand-by la 24 Vac: 26 (mA)
Releu nominal pentru max. 24 Vcc: 1 (A)
Continut pachet:
1x Receptor radio cu Came RE432M
